TGJC1‑54Z մինի էլեկտրոմագնիսային ռելե՝ D24V (4PDT) — TGJC1 սերիայից կոմպակտ և հուսալի կառավարման ռելե, որն ունի 24 V DC բոբին՝ չորս հետ-առաջ անցող կապերով (4PDT) և արծաթե խառնուրդային կոնտակտներով։ Հարմար է ավտոմատացման համակարգերի և PLC հետ ազդանշանային և փոքր հզորության շղթաների աշխատանքի համար:

Տեխնիկական բնութագրերը:

• Բոբինի լարում: 24 V DC

• Կապերի կառուցվածք: 4PDT, արծաթե խառնուրդային կոնտակտներ

• Անջատման կարողություն: մինչև 3 A @ 250 VAC (~660 VA, ~84 Վտ)

• Առավելագույն լարում/հոսանք: 250 VAC, 125 VDC; ≤3 A

• Էլեկտրական կյանք: ~350,000 ցիկլ; Մեխանիկական կյանք: ~20 միլիոն ցիկլ

• Միջկապային դիմադրություն: ≥1500 VAC բոբինից կոնտակտներին, 1000 VAC կոնտակտների միջև

• Արձագանք / թողարկում: ≤20 մվ

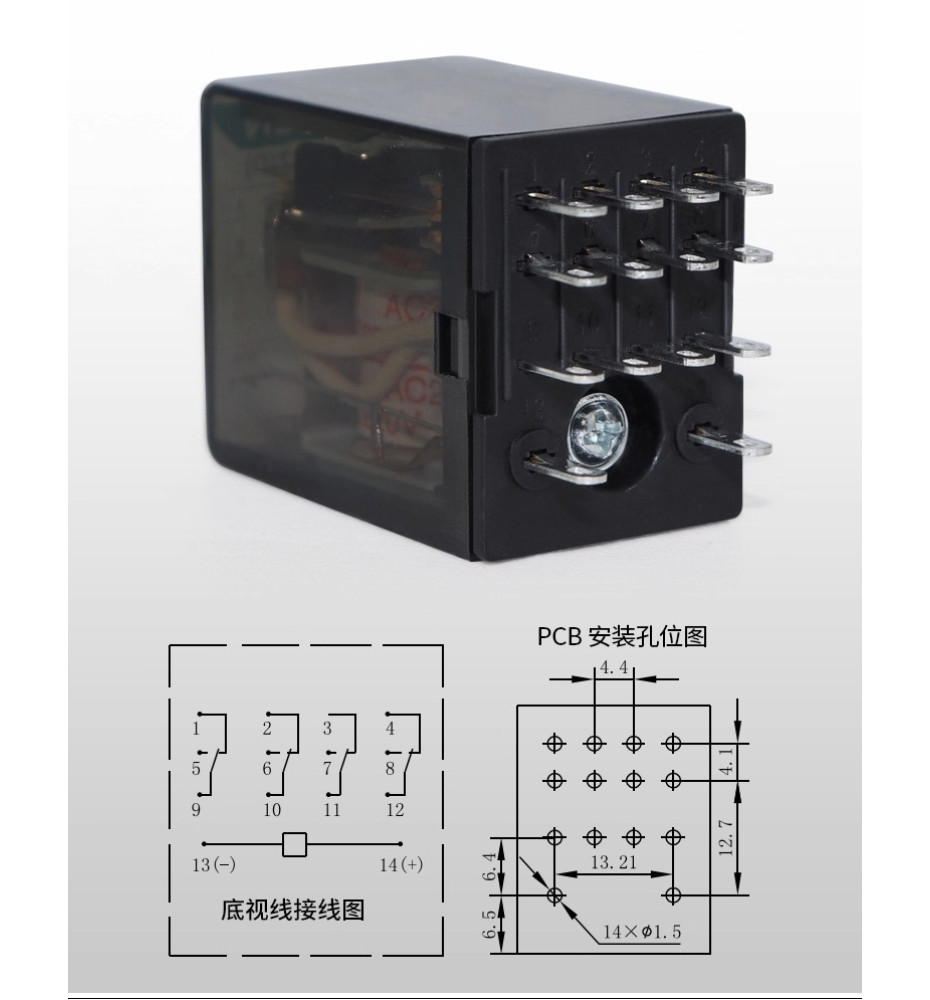

• Տեղադրում: Վարդակային կամ PCB; թափանցիկ փոշու կափարիչ; համատեղելի է FJC1‑54Z վարդակների հետ

• Աշխատանքային ջերմաստիճան: –25 °C-ից +55 °C; աստիճանունակ կծիկ՝ 10 G; թրթռում՝ 1 մմ, 10–55 Hz

Կիրառություններ:
Հարմար է 24 V DC PLC ազդանշանային անցման, ավտոմատացման համակարգերի համար, ինչպես նաև կոմպակտ շարժման և լաբորատոր հզորության շղթերի համար։ Հնարավոր է օգտագործել մարտկոցային համակարգերում կամ ներկառուցված կառավարման լուծումներով։ Լույսով բոբինով տարբերակները և վարդակային սոցիալ-բազային լուծումները облегчают սպասարկումն ու ախտորոշումը։
